Система автономного живлення
BANKA Tervix Pro Line


Навіщо потрібна система автономного або резервного живлення

Збережіть свій бізнес та забезпечте комфорт собі і своїм рідним


Завжди є електрика - бізнес, будинок, квартира

Система автоматично заряджається та віддає електрику


Ви мінімізуєте вплив відсутності центрального енергопостачання на життєві та бізнес процеси

При підключенні сонячних панелей та генератора ви отримуєте повністю автономну систему

Основні переваги

Без имени-1.jpg

Автономність – автоматичне перемикання між різними джерелами електроенергії


Багатогранність - сумісна робота з електричною мережею, генератором та сонячними панелями

photo_2023-02-01_13-04-47 (2).jpg

Автоматика – автоматична зарядка акумуляторів коли доступні зовнішні джерела електроенергії


Безпека і технологічність – інвертор та акумулятори мають вбудовані системи контролю (BMS)

WeChat Image_20230403113014.jpg

Сучасні та надійні елементи акумулятора - LiFePO4, екологічний та безпечний.


Зручність експлуатації – всі дані відображаються на РК екранах.


Віддалений моніторинг – контроль по WiFi.

set DT 2.jpg

Дизайн – сучасний дизайн для приємного користування.

Переваги

З чого складається cистема автономного живлення BANKA

set main.png
Складові сисеми

Гібридний інвертор на 5кВт
для систем 5 - 15 кВт*год

Tervix Pro Line DT

  1. Бренд - Tervix

  2. Вихід - 1 фаза, 230В, 50/60Гц (чиста синусоїда)

  3. Номінальна потужність на виході - 5 кВт

  4. Пікова потужність на виході - 10 кВт

  5. Вхід - 230В 50/60Гц (мережа/генератор) або 120-430 В (DC) (сонячні панелі)

  6. Потужність сонячних панелей - 1* 5000 Вт

  7. Діапазон робочих температур - від 0°C до 40°C

  8. Діапазон напруги використовуваних акумуляторів - 40-60В (DC)

  9. Свинцево-кислотні або літієві акумулятори

  10. Управління акумуляторами за допомогою BMS

  11. Кількість інверторів підключених паралельно - до 4 шт

  12. Можливість контролю через WiFi модуль

  13. Розміри -  220x483x460 мм

  14. Вага - 22,6кг

  15. Монтаж -  на стіну, підлогу або встановлення на акумулятор

inverter 5 kW.png

Гібридний інвертор на 10кВт
для систем 10 - 50 кВт*год

Tervix Pro Line DT

  1. Бренд - Tervix

  2. Вихід - 1 фаза, 230В, 50/60Гц (чиста синусоїда)

  3. Номінальна потужність на виході - 10 кВт

  4. Пікова потужність на виході - 15 кВт

  5. Вхід - 230В 50/60Гц (мережа/генератор) або 120-430 В (DC) (сонячні панелі)

  6. Потужність сонячних панелей - 2* 5000 Вт

  7. Діапазон робочих температур - від 0°C до 40°C

  8. Діапазон напруги використовуваних акумуляторів - 40-60В (DC)

  9. Свинцево-кислотні або літієві акумулятори

  10. Управління акумуляторами за допомогою BMS

  11. Паралельне підключення - не підтримується

  12. Можливість контролю через WiFi модуль

  13. Розміри -  590x690x210 мм

  14. Вага - 29 кг

  15. Монтаж -  підлогу або встановлення на акумулятор

inverter 10 kW.png

Акумуляторна батарея LiFePO4 51.2 В, 100 Аг
(монтаж на стіну або на підлогу)
5 - 75 кВт*год

Tervix Pro Line

  1. Бренд - Tervix

  2. Напруга - 51,2 В (DC)

  3. Тип елементів живлення - Lithium-iron phosphate (LiFePO4)

  4. Ємність - 100 Аг (С5, 25С)

  5. Потужність - 5,1 кВт г

  6. Макс. кількість паралельно з'єднаних акумуляторів - 15шт

  7. Максимальна ємність - 1500 Аг (76,5 кВт г)

  8. Система управління акумулятором - BMS

  9. Рекомендований струм зарядки - 40A

  10. Робоча температура - 0℃ … + 55℃

  11. Кількість циклів розрядки / зарядки - 6000 циклів

  12. Застосування - в середині приміщення

  13. Монтаж - на стіну або на підлогу

  14. Розмір - 483х200х460 мм

  15. Вага - 52 кг


Акумуляторна батарея LiFePO4 51.2 В, 200 Аг (на підлогу)
10 - 153 кВт*год

Tervix Pro Line ORC

  1. Бренд - Tervix

  2. Напруга - 51,2 В (DC)

  3. Тип елементів живлення - Lithium-iron phosphate (LiFePO4)

  4. Ємність - 200 Аг (С5, 25С)

  5. Потужність - 10,2 кВт г

  6. Макс. кількість паралельно з'єднаних акумуляторів - 15шт

  7. Максимальна ємність - 3000 Аг (153 кВт г)

  8. Система управління акумулятором - BMS

  9. Рекомендований струм зарядки - 40A

  10. Робоча температура - 0℃ … + 55℃

  11. Кількість циклів розрядки / зарядки - 6000 циклів

  12. Застосування - в середині приміщення

  13. Монтаж - на підлогу

  14. Розмір - 690x590x290 мм

  15. Вага - 93 кг


Інвертори Tervix типу S

Гібридний інвертор на 5.5 кВт
для систем 5 - 15 кВт*год

Tervix Pro Line S

  1. Бренд - Tervix

  2. Вихід - 1 фаза, 230В, 50/60Гц (чиста синусоїда)

  3. Номінальна потужність на виході - 5.5 кВт

  4. Пікова потужність на виході - 11 кВт

  5. Вхід - 230В 50/60Гц (мережа/генератор) або 120-450 В (DC) (сонячні панелі)

  6. Потужність сонячних панелей - 1* 6000 Вт

  7. Діапазон робочих температур - від 0°C до 40°C

  8. Діапазон напруги використовуваних акумуляторів - 40-60В (DC)

  9. Свинцево-кислотні або літієві акумулятори

  10. Управління акумуляторами за допомогою BMS

  11. Кількість інверторів підключених паралельно - до 6 шт

  12. Можливість контролю через WiFi модуль

  13. Розміри -  426*322*124 мм

  14. Вага - 10.5 кг

  15. Монтаж -  на стіну


Гібридний інвертор на 10кВт
для систем 10 - 50 кВт*год

Tervix Pro Line S

  1. Бренд - Tervix

  2. Вихід - 1 фаза, 230В, 50/60Гц (чиста синусоїда)

  3. Номінальна потужність на виході - 10 кВт

  4. Пікова потужність на виході - 15 кВт

  5. Вхід - 230В 50/60Гц (мережа/генератор) або 120-430 В (DC) (сонячні панелі)

  6. Потужність сонячних панелей - 2* 5500 Вт

  7. Діапазон робочих температур - від 0°C до 40°C

  8. Діапазон напруги використовуваних акумуляторів - 40-60В (DC)

  9. Свинцево-кислотні або літієві акумулятори

  10. Управління акумуляторами за допомогою BMS

  11. Паралельне підключення - до 6 шт

  12. Можливість контролю через WiFi модуль

  13. Розміри -  620*445*130 мм

  14. Вага - 27 кг

  15. Монтаж -  на стіну


Гібридний інвертор на 12 кВт
для систем 10 - 50 кВт*год


Tervix Pro Line S

  1. Бренд - Tervix

  2. Вихід - 3 фази, 230В/400, 50/60Гц (чиста синусоїда)

  3. Номінальна потужність на виході - 12 кВт

  4. Пікова потужність на виході - 24 кВт

  5. Вхід - 230В 50/60Гц (мережа/генератор) або 120-430 В (DC) (сонячні панелі)

  6. Потужність сонячних панелей - 2* 9000 Вт

  7. Діапазон робочих температур - від 0°C до 40°C

  8. Діапазон напруги використовуваних акумуляторів - 40-60В (DC)

  9. Свинцево-кислотні або літієві акумулятори

  10. Управління акумуляторами за допомогою BMS

  11. Паралельне підключення - не підтримує

  12. Можливість контролю через WiFi модуль

  13. Розміри -  620*445*130 мм

  14. Вага - 27 кг

  15. Монтаж -  на стіну


Базові комплекти системи BANKA


Комплект на 5 кВт*год

  • Гібридний інвертор 5 кВт Tervix  - 1 шт

  • Акумуляторна батарея LiFePO4 51,2 В, 100 Аг  - 1 шт

  • Можливість масштабування до 75 кВт*год

  • Настінне кріплення для інвертора та акумулятора в комплекті

  • Монтаж на стіну, на підлогу*, один на одний

  • Інструкція по підключенню та експлуатації українською мовою​

  • wifi модуль в комплекті

  • Гарантія 2 роки

* підставка на підлогу в комплект не входить


Комплект на 10 кВт*год

  • Гібридний інвертор 5 кВт Tervix  - 1 шт

  • Акумуляторна батарея LiFePO4 51.2 В, 100 Аг  - 2 шт

  • Можливість масштабування до 75 кВт*год

  • Настінне кріплення для інвертора та акумулятора в комплекті

  • Монтаж на стіну, на підлогу, один на одний

  • Інструкція по підключенню та експлуатації на українською мовою​

  • wifi модуль в комплекті

  • Гарантія 2 роки

* підставка на підлогу в комплект не входить


Комплект на 20 кВт*год

  • Гібридний інвертор 5 кВт Tervix  - 1 шт

  • Акумуляторна батарея LiFePO4 51.2 В, 200 Аг  - 1 шт

  • Можливість масштабування до 150 кВт*год

  • Настінне кріплення для інвертора в комплекті

  • Монтаж - акумулятор на підлогу*, інвертор на пілогу* або на стіну

  • Інструкція по підключенню та експлуатації на українською мовою​

  • wifi модуль в комплекті

  • Гарантія 2 роки

* підставка на підлогу в комплект не входить


потужні 10 кВт, ємність 20 кВт*год

Комплект на 20 кВт*год

  • Гібридний інвертор 10 кВт Tervix  - 1 шт

  • Акумуляторна батарея LiFePO4 51.2 В, 200 Аг  - 2 шт

  • Можливість масштабування до 150 кВт*год

  • Монтаж - акумулятор на підлогу*

  • Інструкція по підключенню та експлуатації на українською мовою​

  • wifi модуль в комплекті

  • Гарантія 2 роки

  • * підставка на підлогу в комплект не входить

Комплекти
Схем підключення

Варіанти схем підключення для повної автоматизації системи BANKA

Підключення всіх споживачів через систему BANKA​

  • якщо вхідна напруга є - акумулятор заряджається і споживачі також мають живлення​

  • якщо вхідна напруга відсутня - система працює на акумуляторі

  • споживачі в будь-якому разі обмежені вихідною потужністю інвертора 5кВт

Монтажная область 1_2x.png

Підключення системи BANKA, як резервної системи живлення​

  • якщо вхідна напруга є - акумулятор заряджається і споживачі мають живлення через штатний щит

  • якщо вхідна напруга відсутня - система перемикається роботу від акумулятора​

  • коли вхідна напруга з'являється  - споживачі отримують живлення через штатний щит, а акумулятор починає заряджатися

  • коли є вхідна напруга - споживачі обмежені тільки вхідною потужністю лінії і не обмежені інвертором

Монтажная область 1.png

Підключення системи BANKA, як автономної системи живлення з застосуванням резервного генератора та сонячних панелей​

  • якщо вхідна напруга є - акумулятор заряджається і споживачі мають живлення через штатний щит

  • акумулятор пріоритетно заряджається від сонячних панелей

  • якщо вхідна напруга відсутня - система перемикається роботу від акумулятора​

  • якщо акумулятор розряджений до критичного рівня, то запускається генератор для зарядки акумулятора і живлення споживачів

  • коли вхідна напруга з'являється  - споживачі отримують живлення через штатний щит, а акумулятор заряджається від електромережі або від сонячних панелей

  • коли є вхідна напруга - споживачі обмежені тільки вхідною потужністю лінії і не обмежені інвертором


Як це працює

Як це працює

Що в середині акумуляторів

WeChat Image_20230411085838
WeChat Image_20230411085901
WeChat Image_20230411085905
WeChat Image_20230411085911
WeChat Image_20230411085908

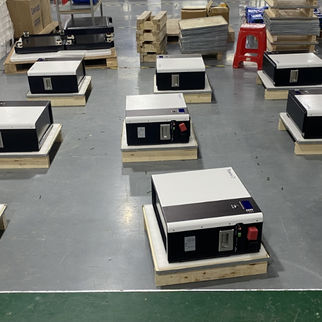

Виробництво систем BANKA ​
